ES2486dc
Сетевой RAID-накопитель, два контроллера, 24 отсеков 2,5" SAS 12/6 Гбит/с, стоечное исполнение, 2 блока питания, Intel Xeon, DDR4.
Модификации: ES2486dc-2142IT-128G, ES2486dc-2142IT-96G

Двухконтроллерная ES2486dc, оптимизированная для построения All-Flash хранилищ

Компания QNAP представляет систему хранения данных с двумя активными контроллерами ES2486dc на 24 SAS диска форм-фактора 2,5" высотой 2U. СХД под управлением операционной системы QES поддерживает дедупликацию, сжатие "на лету", кэширование и настраиваемое резервирование пространства, что позволяет максимально эффективно использовать SSD для создания высокопроизводительной All-Flash системы.
Отказоустойчивый ES2486dc, каждый из контроллеров которого оснащен мощным процессором Intel Xeon D-2142IT, поддерживает до 512 ГБ ОЗУ DDR4 с контролем четности, энергонезависимый кэш записи на NVMe SSD, что обеспечивает целостность данных в случае отказа питания или иных сбоев. Сетевые интерфейсы 4 х10 Гбит/с и опционально доступные для установки 25 и 40 Гигабитные сетевые карты обеспечат высокую скорость доступа к данным в любой прикладной задаче. Собственная емкость ES2486dc может достигать 184 ТБ с использованием производительных SSD. Наращивание дисковой емкости доступно опционально по SAS за счет подключения до 7 шестнадцатидисковых устройств расширения EJ1600v2 до 1,7 ПБ.
Как и другие модели этого класса, ES2486dc работает под операционной системой корпоративного уровня QES с файловой системой ZFS. ZFS обеспечивает дедупликацию, сжатие и уплотнение данных "на лету". Эти операции выполняются в оперативной памяти на уровне блоков, не только сокращая потребность в дисковом пространстве но и сокращая количество операций записи, что в случае использования SSD в системах All-Flash увеличивает их срок полезной эксплуатации. QES позволяет создавать свыше 65 тысяч мгновенных снимков, что в сочетании со SnapSync обеспечивает защиту данных в самых критичных задачах бизнеса.
Сферами применения могут быть банковский сектор, центры обработки данных средних размеров, центры сбора видеоинформации в системах "безопасный город", хранилище данных с датчиков или диагностических систем. Двухконтроллерная СХД может быть использована в роли корпоративного хранилища VDI, резервных копий данных или высоко нагруженного файлового сервера. Для ES2486dc доступно любое применение, требующее безотказной работы, высокой скорости доступа к данным и простоты настройки.

Ключевые характеристики ES2486dc:

  • Два активных контроллера, NVRAM-кэширование, готовность к 40 Гбит/с;
  • До 7 устройств расширения и до 136 дисков в системе;
  • Встроенная операционная система QES с полной поддержкой ZFS;
  • Дедупликация, сжатие и уплотнение данных для размещения значительного количества образов VDI;
  • Фирменный алгоритм коалесценции данных (Write Coalescing) для сокращения количества обращений к дисковой подсистеме;
  • Практически безлимитное количество моментальных снимков и функция SnapSync для эффективного восстановления информации;
  • Решение NAS и iSCSI/IP-SAN, интегрированное с VMware, Microsoft Hyper-V, KVM и другими средами виртуализации
  • Простая интеграция с облачными средами OpenStack Cinder и Manila;
  • Гибкое масштабирование емкости до 1,75 Пбайт



Отказоустойчивая система хранения энтерпрайз классаДополнительная защита операций записи при отключении электричества за счет BBU
Два активных контроллера на базе Intel Xeon обеспечивают высокую отказоустойчивость и минимизируют время простоя. Все операции и данные транзакций записи/чтения будут сохранены в энергонезависимой памяти в случае отключения электричества. Свободные слоты PCIe 3.0 x8 для наращивания возможностей. Вы можете установить сетевые карты 10/25/40 Гбит/с и SAS контроллер для повышения скорости доступа по сети и расширения емкости СХД.
4 порта 10 Гбит/с на каждом контроллере обеспечат высокую сетевую доступность данныхСнэпшоты почти без ограниченийПоддержка интеграции со всеми системами виртуализации
По 4 порта 10 Гбит/с SFP+ на каждом контроллере обеспечат высокую скорость доступа к данным по сети и отказоустойчивость. Делайте мгновенные снимки данных практически без ограничения. В совокупности со SnapSync для удаленных резервных копий это позволит в кратчайшие сроки восстановить доступность сервисов и повысит актуальность данных в случае сбоев. Сетевое хранилище ES2486dc совместимо с традиционными системами виртуализации VMware vSphere 6.5, Windows Server 2016, Citrix XenServer 7.0, а так-же с облачными сервисами OpenStack

Полная готовность с удвоенной надежностью

Надежность - первоочередное требование при хранении критичных для бизнеса данных. Сервер ES2486dc оснащен не только специализированным программным обеспечением, но и двумя равноценными системными платами, независимо работающими в режиме active/active для распределения нагрузки и бесперебойного доступа к информации.

Аппаратная реализация

Отказоустойчивость системы хранения - приоритет для корпоративных клиентов. Именно поэтому ES2486dc оснащен двумя активными контроллерами с полным дублированием функционала при работе с дисковым массивом SAS. Такая реализация позволяет добится высокой отказоустойчивости для самых требовательных IT-систем. Для обеспечения высокой производительности и отказоустойчивости программно-аппаратный комплекс ES2486dc получил следующую архитектуру:

1. 24 х SAS портов для подключения 2,5" SAS дисков или SSD с полной поддержкой SAS 12 Гбит/с, и обратной совместимостью с SAS 6 Гбит/с.Такое решение позволит достичь баланса между производительностью и емкостью системы;

2. Процессор Intel Xeon D серии с поддержкой памяти DDR4 и PCIe 3.0 обеспечивает производительность системы для всех задач, связанных с обработкой потоков данных;

3. Оперативная память DDR4 с контролем четности и возможностью расширения до 1 Тб (До 512 Гб на каждый контроллер) позволяет совершать большое количество операций с потоками данных, минимизируя количество I/O операций с HDD/SSD;

4. Два слота PCIe 3.0 x8 позволяют расширить функционал устройства за счет установки опциональных сетевых карт 10/40 Гбит/с или контроллеров SAS для подключения устройств расширения; В слот PCIe можно установить двухпортовую карту QSFP+ 40 GbE для ускорения и расширения сетевых соединений;

5. Четыре встроенных порта 10 Гбит/с SFP+ на каждом контроллере обеспечат широкую полосу пропускания, а также отказоустойчивость на уровне коммутации между ES2486dc и серверами или рабочими станциями;

6. Батарейный модуль BBU обеспечит бесперебойное питание для всей оперативной памяти и позволит сохранить еще не записанные на диски данные и журналы транзакций ZFS на выделенные модули M.2 в случае сбоев электропитания. Это позволит обеспечить целостность данных после восстановления питания.

7. Три порта 1 Гбит/с обеспечивают возможность подключения в режимах агрегации, транкирования, или подключения с несколькими сессиями (MPIO). 1 из портов зарезервирован только для удаленного администрирования.

8. Блоки питания 700 Вт по одному блоку питания, мощностью 700 Вт на каждом контроллере с поддержкой резервирования и горячей замены

Простота обслуживания и замены узлов

Два полностью идентичных контроллера ES2486dc и особенности конструкции корпуса позволяют выполнить горячую замену отдельных узлов: блока питания, батарейного модуля, блока вентиляторов или целого контроллера. При этом активный контроллер перехватит всю рабочую нагрузку, включая сетевые настройки портов обслуживаемого контроллера в считанные секунды. Новые алгоритмы, оптимизирующие и улучшающие рабочие показатели NAS внедряются в обновления прошивки. Приобретая устройство сегодня - вы можете быть уверены, что функционал системы хранения будет соответствовать вашим изменениям IT-инфраструктуры долгое время.

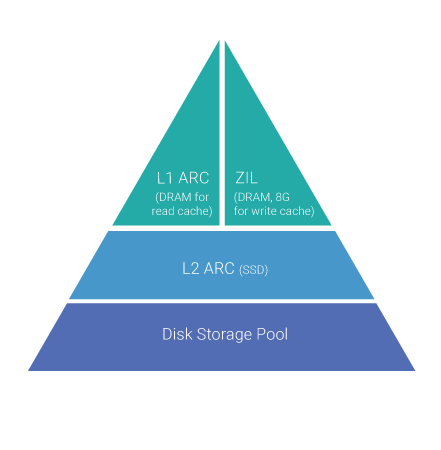

Многоуровеневое кэширование

Для улучшения производительности и надежности кэширования в ES2486dc используются модули NVRAM и технология Copy-to-Flash. Данные кэша синхронно записываются в энергонезависимую память на каждом контроллере, а в аварийных ситуациях копируются на флэш-накопители, также получающие электропитание от съемного комплекта BBU. Такая схема обеспечивает не только повышенную производительность и защиту от сбоев, но также сокращает объем информации, поступающей в SSD-кэш.

Для обеспечения работоспособности рекомендуется менять батарейные модули BBU раз в год.

Расширение возможностей за счет карт расширения

Система хранения ES2486dc оснащена двумя слотами PCIe 3.0 x8 на каждом контроллере, что позволяет расширить функционал и емкость устройства. Расширение емкости достигается установкой контроллеров QXP-820S-B3408 устройств расширения TL-R1620Sdc. Для обеспечения отказоустойчивости - карты устанавливаются парами - по одной на каждый контроллер. Установка сетевых карт до 40 Гбит/с QSFP+ или 10 гигабитных карт с поддержкой iSER позволяет существенно повысить скорость взаимодействия между СХД и серверами-гипервизорами VMware и как следствие поднять общую производительность среды виртуализции на принципиально новый уровень.

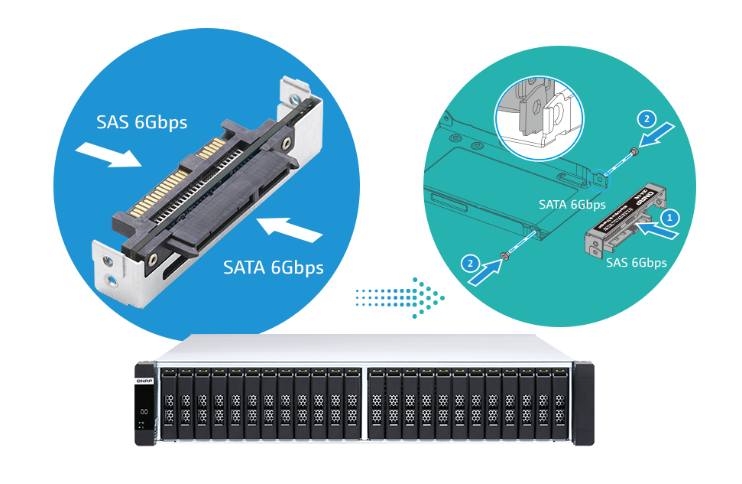

Все возможности двухконтроллерного NAS теперь доступны для SATA HDD и SSD

Использование твердотельных накопителей или 3,5" жестких дисков с интерфейсом SATA теперь возможно на двухконтроллерных NAS благодаря адаптеру QDA-SA3. Адаптер позволяет обращаться к одному диску с 2 контроллеров создавая 2 независимых канала. Адаптеры приобретаются опционально комплектами по 4 штуки и позволяют оптимизировать затраты, подбирая баланс между SAS и SATA дисками большего объема. Модели поддерживаемых адаптером QDA-SA3 дисков опубликованы в списке совместимости.

Операционная система QES

На системе хранения данных ES2486dc установлена фирменная ОС QES (QNAP Enterprise Storage), основанная на простом и эффективном ядре FreeBSD и файловой системе ZFS, которая оптимальна для применения в корпоративной среде. Благодаря QES поддерживаются двухконтроллерная активная архитектура и удаленное восстановление после аварий, обеспечивается непосредственная интеграция в облачные среды OpenStack и среды виртуализации, а также развертывание и размещение VDI. Кроме того, интерфейс QES чрезвычайно прост в освоении и позволяет быстро подготовить устройство к работе.Преимущества QES

Сравнение операционных систем QNAP QES и QTS

Операционная система

QES

(QNAP Enterprise System)

QTS

(QNAP NAS System)

Аппаратная платформа

Enterprise ZFS NAS

ES серии NAS

QNAP NAS

TS / TVS / TAS / TDS серии

Системное ядро FreeBSD Linux
Файловая система ZFS Ext4
myQNAPcloud Есть
Поддержка приложений Qmanager, Qfile Все приложения apps
Менеджер файлов Есть
Доп. приложения Нет Есть
Станция виртуализации Нет Есть
Контейнеры Нет Есть
Два активных контроллера Есть Нет
NVRAM (Запись в кэш) Есть Нет
Сеть 40 GbE Есть
Intel Quick Assist Нет Есть
Лимит снапшотов / LUN 65535 1024
Дедупликация Есть для всех данных Только для резервных копий через HBS3
Уплотнение данных Есть Нет
Коалесценция данных Есть Нет
Сжатие данных в режиме реального времени Есть Нет
Целостность данных Есть Нет
Целостность приложений

Snapshot Agent, VSS Hardware Provider,

(QNAP NetBak Replicator)

Восстановление после аварий

SnapSync

Snapshot Replica

ZFS — оптимальная файловая система

Применение ZFS наделяет ES2486dc такими востребованными в корпоративном сегменте функциями, как расширение дискового пространства, гибкие тома, дедупликация и уплотнение данных, высокопроизводительный SSD-кэш, практически неограниченные моментальные снимки, сжатие информации в режиме реального времени и динамическое выделение емкости с возвращением свободного пространства в общий пул для хранения виртуальных машин.  С учетом расположения данных на дисках ZFS обеспечивает высокую скорость доступа, контроль целостности, а также сводит к минимуму вероятность разрушения информации.

Дедупликация, сжатие и коалесценция данных

Свыше 90% данных из образов операционных систем и приложений, рассредоточенных на виртуальных рабочих столах, могут повторяться. Поэтому сервер ES2486dc поддерживает блочную дедупликацию данных для оптимизации использования дисковой емкости. После этого такие дедуплицированные виртуальные рабочие столы легче кэшировать для повышения их производительности. Потоковое сжатие данных в реальном времени также высвобождает пространство системы, сокращая размер отдельных файлов. А фирменный алгоритм коалесценции позволяет собирать разрозненные блоки данных разного размера в оперативной памяти в блоки фиксированного размера и единовременно производить запись/чтение. Это позволяет в 4 раза увеличить скорость операций ввода/вывода и повысить срок жизни SSD носителей за счет сокращения числа обращения к ним.

Потоковая обработка данных перед операциями чтения/записи

Быстрое восстановление после аварий

СХД ES2486dc обеспечивает выполнение до 65 535 моментальных снимков iSCSI LUN и общих папок. Благодаря поддержке большого количества мгновенных снимков - вы можете обеспечить минимальное допустимое значение RPO (объективная точка восстановления). При удаленном резервном копировании этих снимков требуется передать только измененные данные, а дедупликация и сжатие значительно уменьшат размер отправляемой информации, что также позволяет сократить RTO (допустимое время восстановления). К примеру, с помощью функции SnapSync устройство может выполнять резервирование снимков каждые пять минут. Кроме того, для полностью поддерживаемой технологии VMware vCenter Site Recovery (SRM) предоставляется Storage Replication Adapter (SRA).

Полный цикл резервирования

Простое в использовании программное обеспечение NetBak Replicator с поддержкой живой миграции на базе файлов (VSS-aware) позволит выполнять резервное копирование полного цикла в центрах обработки данных и виртуализированных инфраструктурах. Для построения операционной среды все элементы, в том числе VSS Service, Requestor, Provider и QNAP Snap Agent, могут быть развернуты с VSS-aware-приложениями на одном и том же сервере ES2486dc .

Хранилище для популярных платформ виртуализации

ES2486dc сертифицирована для VMware vSphere 6.0, полностью совместима с Microsoft Hyper-V и KVM, что дает широкие возможности для развертывания и управления виртуализированными средами. В том числе поддерживаются технологии VMware VAAI и Microsoft ODX для повышения производительности за счет переноса доли нагрузки с сервера ESXi или Hyper-V соответственно, а также предусмотрен плагин QNAP vSphere Client и провайдер QNAP SMI-S для большей эффективности выполнения и управления виртуализацией приложений.

Сертификаты совместимости с ключевыми средами виртуализации

Совместимость с облачными средами OpenStack

Будучи первым «OpenStack Ready» продуктом от QNAP, сервер ES2486dc подходит не только для виртуализации приложений и рабочих столов, но и для облачных вычислений, поскольку QES поддерживает OpenStack Cinder- и iSCSI Cinder Node-драйверы для выделения дискового пространства на блочном уровне под виртуальные машины. Такой подход одновременно ускоряет разворачивание ВМ, повышает эффективность доступа к образам по iSCSI и простоту интеграции с коммерческими облачными платформами.

Наращивание емкости под растущие потребности

ES2486dc поддерживает гибкое масштабирование емкости каскадным подключением до семи модулей расширения RAID, обеспечивая предприятию экономичное решение для хранения растущих объемов данных, образов VDI или точек актуальности архивов в схемах резервного копирования. Модули, так же как и сервер, имеют шестнадцать дисковых отсеков и два активных контроллера, а благодаря двухканальному подключению по mini-SAS даже при отключении внешнего кабеля JBOD система продолжит работать в нормальном режиме, что очень важно для надежной защиты данных и масштабируемости.

Аппаратное обеспечение

Процессор
ES2486dc-2142IT-128G: Два восьмиядерных Intel Xeon D-2142IT 1,9 ГГц (3,0 ГГц)
ES2486dc-2142IT-96G: Два восьмиядерных Intel Xeon D-2142IT 1,9 ГГц (3,0 ГГц)
Память ES2486dc-2142IT-128G: 128 ГБ (ECC DDR4)
* Может быть расширена до 512 ГБ
** всего слотов 8 шт.
*** занято слотов 8 шт. ES2486dc-2142IT-96G: 96 ГБ (ECC DDR4)
* Может быть расширена до 512 ГБ
** всего слотов 8 шт.
*** занято слотов 8 шт.

Дисковая подсистема

Слоты для жёстких дисков
24
Горячая замена дисков
Да
Поддержка 2,5" жестких дисков
Да
Интерфейс
SAS 6 Гбит/с, SAS 12 Гбит/с
Поддержка жестких дисков
до 15,36 ТБ
Интерфейс расширения
SAS (опционально)
Максимальная емкость хранилища368,64 ТБ
Максимальная емкость решения
с учетом модулей расширения
2384,64 ТБ

Интерфейсы

Порты LAN 1 Гбит\с
6
Порты LAN 10 Гбит\с SFP+
8
Поддержка Jumbo-кадров
Да
Установка дополнительных сетевых карт
Да
Слоты расширения
2
Описание слотов расширения
2 слота PCIe Gen3 x8 на каждом контроллере
Порты USB 3.0 (сзади)
4
Описание USB интерфейса
на каждом контроллере

Информация о системе

Индикатор STATUS
Да
Индикатор питания
Да
Индикаторы жестких дисков
Да
Кнопка питания
Да
Кнопка сброса
Да
Flash-память
4 ГБ

Физические характеристики

Съемный блок материнской платы
Да
Форм-фактор
Cтоечный
Высота в стойке
2U
Габариты, мм
88,3 × 483 × 545,1
Масса (нетто), кг
27,41
Масса (брутто), кг
32,83

Условия эксплуатации

Рабочий диапазон температур
0 — 40 °C
Относительная влажность
5 — 95%

Электропитание

Блок питания
Встроенный
Входное напряжение
90 — 264 В
Мощность
700 Вт
Резервный блок питания
В комплекте

Энергопотребление

Энергопотребление в работе
580 Вт

Уровень шума

Уровень шума в работе
61

Охлаждение

Тип охлаждения
Активное
Вентиляторы корпуса
3
Размер вентилятора корпуса
60 мм, 12 В
Вентиляторы корпуса (комментарий)
Блок вентиляторов с горячей заменой (3 х 60 мм, 16000 об/мин, 12 В) на каждом контроллере

Сертификация

Сертификат CE
Да
Сертификат FCC
Да
Сертификат Open Stack
Да
*Дизайн и спецификации могут быть изменены без предупреждения

Что в коробке?

ES2486dc
Инструкция по установке
Гарантийный талон
Шнур питания - 2 шт.
Винты для крепления дисков 2,5" - 96 шт.
Консольный кабель (RJ11 to RS-232)
Ethernet-кабель (1 Гбит/с) - 6 шт.
Комплект направляющих (RAIL-E03)

Приобретается отдельно

Совместимость

Тип устройства

Загрузка

Микропрограммы

ОписаниеВерсияРазмерДата
Микропрограмма для накопителей QES2.1.1 Build 0928263.4 Мб05.05.2022Скачать
Микропрограмма для накопителей QES2.2.0 Build 1124265.14 Мб05.05.2022Скачать
Микропрограмма для накопителей QES2.2.0 Build 1053264.97 Мб19.01.2022Скачать
Микропрограмма для накопителей QES2.2.0 Build 1007264.91 Мб29.12.2021Скачать
Микропрограмма для накопителей QES2.2.0 Build 0971264.89 Мб03.12.2021Скачать
Микропрограмма для накопителей QES2.2.0 Build 0205262.35 Мб19.08.2021Скачать
Микропрограмма для накопителей QES2.1.1 Build 0873262.9 Мб19.08.2021Скачать
Микропрограмма для накопителей QES2.1.1 Build 0838262.89 Мб03.08.2021Скачать
Микропрограмма для накопителей QES2.1.1 Build 0775260.08 Мб20.05.2021Скачать
Микропрограмма для накопителей QES2.1.0 Build 1024258.97 Мб16.12.2019Скачать

Программы

ОписаниеВерсияРазмерДата
QMon_5.2.0.21132.cab41.16 Мб29.07.2021Скачать
QNAP Finder Pro (для Mac)7.5.1.0708116.86 Мб29.07.2021Скачать
QNAP Finder Pro (для Windows)7.5.1.071667.34 Мб29.07.2021Скачать
QNAP Finder (для Linux)7.5.0.042868.84 Мб29.07.2021Скачать
QNAP Finder (для Linux)7.5.1.0708a68.82 Мб29.07.2021Скачать
QNAP Finder (для Linux)1.1.3 Build 09123.34 Мб13.10.2014Скачать

Гарантия

Срок гарантии на устройство 5 лет
