QVR Pro
Безопасность в фокусе
Профессиональная платформа для построения системы видеонаблюдения от 8 до 128 IP-камер на одном устройстве и до 16 000 в разветвленной сети из 128 серверов с возможностью централизованного мониторинга и просмотра архива. После установки QVR Pro из Центра приложений сетевого накопителя QNAP, в системе будут доступны 8 базовых каналов для подключения IP-камер.
Гибкая система лицензирования и масштабирования предлагает постепенно расширять количество каналов видеонаблюдения.
Благодаря обратной совместимости с другими решениями для видеонаблюдения от QNAP, наши клиенты могут легко перейти на новую платформу QVR Pro со всеми её преимуществами, при этом добавить в систему уже имеющиеся сервера VioStor NVR и Surveillance Station без дополнительных лицензий.
![QVR Pro](../images/qvr-pro_en.png)
Раскрой потенциал Fisheye-камер с QVR Pro
QVR Pro поддерживает любые стандартные fisheye-камеры доступные сегодня на рынке. Технология Qdewarp позволяет компенсировать естественные искажения, вызванные объективом камеры, и восстанавливать правильные пропорции изображения. QVR Pro гарантирует высокую производительность благодаря кроссплатформенной аппаратной поддержке декодирования даже при одновременной обработки 9 каналов одной камеры рыбий глаз, сохраняя при этом плавность отображения и качество картинки.
Смотрите под правильным углом
В сценарии, где пришлось бы использовать от 4 до 5 стандартных IP-камер, с QVR Pro можно обойтись одной камерой рыбий-глаз, установленной в центре помещения, чтобы получить максимальный обзор.
![](../images/f13-01.jpg)
Несколько стандартных камер
![](../images/f13-02.jpg)
Одна камера рыбий-глаз
Fisheye-камера: 9 в 1
Возможность выводить до 9 изображений от одной камеры рыбий-глаз для охвата всего помещения без потери качества изображенияx.
![](../images/multi-angle.jpg)
Несколько ракурсов обзора
Аппаратная поддержка декодирования
Для конвертации Fisheye-камер QVR Pro клиент будет использовать аппаратные возможности процессора рабочей станции, тогда как стандартное ПО без такой возможности может нагрузить процессор до 75% и выше, что может негативно сказаться на плавности отображения видео и общей производительности клиентского ПК.
В QVR Pro-клиенте даже раскладка fisheye-камеры одновременно на 9 каналов сохранит загрузку процессора рабочей станции в допустимых пределах.

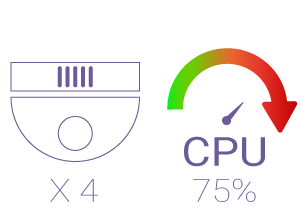

![](../images/cpu-75.png)
Стандартное ПО мониторинга
![](../images/cpu-25.png)
QVR Pro клиент
Протестировано в лаборатории QNAP.
Тестовый стенд:
- Рабочая станция: Intel® Core™ i7-8250U
- Разрешение Fisheye-камеры: 2592 x 1922@30fps
Встроенный детектор движения и поддержка USB-камер
Функция обнаружения движения в QVR Pro для камер, в которых данная функция отсутствует, позволяет получить все преимущества, предоставляя дополнительный уровень управления архивом, активируя запись только по движению, и помогает отображать пиктограммы регистрации событий на электронной карте.
Кроме того, качественные и бюджетные USB-камеры также могут стать полноценными участниками вашей системы видеонаблюдения, если они способны отдавать поток по запросу (например, по протоколу RTSP), и наряду с IP-камерами иметь функцию записи по движению.
Примечание: Встроенная функция обнаружения движения поддерживается для двух каналов с максимальным разрешением до 1080p.
![](../images/usb-camera.gif)
QVR Pro-клиент: мониторинг и воспроизведение
QVR Pro клиент может быть установлен на рабочие станции Windows®, Mac® или Linux®, а также внутри самого накопителя в разделе HD Station для сценария вывода камер на внешний дисплей, подключенный через HDMI-видеовыход. Интерфейс QVR Pro-клиента позволяет одновременно вести наблюдение в реальном времени, просматривать архивные записи по выбранным каналам и переключаться между режимами для полного контроля происходящего.
![](../images/qvr-pro-client-ui1.jpg)
![](../images/qvr-pro-client-ui2.jpg)
![](../images/qvr-pro-client-ui3.jpg)
![](../images/qvr-pro-client-ui4.jpg)
![](../images/qvr-pro-client-ui5.jpg)
![](../images/qvr-pro-client-ui.png)
- 1Панель инструментов
- 2Списки камер и раскладок
- 3Временная шкала
- 4Экран мониторинга
- 5Панель уведомлений
![](../images/qvr-pro-client-ui-no.jpg)
- 1Панель инструментов
- 2Списки камер и раскладок
- 3Временная шкала
- 4Экран мониторинга
- 5Панель уведомлений
Мгновенное воспроизведение
Мгновенное переключение между режимами просмотра в реальном времени и воспроизведения с параллельным просмотром архива определённых камер, а также синхронное воспроизведение архива с нескольких камер наблюдения. Для быстрого перемещения и поиска нужного фрагмента записи удобно пользоваться временной шкалой, которая позволяет выделить интересующий отрезок, воспроизвести, сохранить или оставить закладку с описанием.
Мониторинг
Воспроизведение
![Мониторинг](../images/live.png)
![Воспроизведение](../images/playback.png)
Динамические раскладки
Помимо готовых раскладок для камер, QVR Pro-клиент позволяет создавать и сохранять пользовательские конфигурации с требуемыми настройками камер и наполнением, быстро вносить корректировки, добавлять камеры или электронные карты, и включать блокировку от случайных изменений.
![](../images/module-ui.png)
Область интереса
Функция позволяет создать до 9 индивидуальных областей изображения одной камеры высокого разрешения, как в процессе Live-просмотра, так и в режиме воспроизведения архива, и задавать произвольный размер для каждой области. Важно, что никакие дополнительные лицензии не требуются.
![](../images/focused-area.png)
Qdewarp
Технология компенсации искажений Qdewarp повышает эффективность применения стандартных fisheye-камер. Функция позволяет в реальном времени выбирать подходящий для сценария макет с уже идеальными пропорциями видов, при этом не затрагивая оригинального изображения камеры.
![](../images/dewarp-ui.png)
Электронные карты
Графические значки событий на картах помогают моментально определить зону происшествия и своевременно отреагировать.
![](../images/e-map.png)
Способы оповещений
Помимо текстовых уведомлений, в QVR Pro реализованы визуальные оповещения в виде пиктограмм событий на электронных картах, звуковые сигналы, мигающие красным рамки камер на экране мониторинга, а также добавление картинок событий на боковую панель и возможность быстрого воспроизведения.
![](../images/event.gif)
Повышение производительности
Благодаря улучшенной технологии индексации видео, появилась возможность в 10 раз увеличить скорость воспроизведения архива, наряду с 5-кратным сокращением времени экспорта видеофрагментов по сравнению с предыдущими решениями.
Ускоренное воспроизведение
Быстрый экспорт
![Ускоренное воспроизведение](../images/faster-playback.png)
![Быстрый экспорт](../images/faster-export.png)
Преимущества QVR Pro по сравнению с другими системами видеонаблюдения на базе NAS
Как правило, приложения для видеонаблюдения являются одним из многих приложений доступных для установки в среде сетевых накопителей. Обычно все приложения делят единое дисковое пространство, что может заметно снижать производительность ключевых приложений и не всегда удовлетворять требованиям заказчика.
Платформа QVR Pro предлагает концепт «выделенного хранилища», который предполагает полное резервирование гарантированного дискового пространства и защищает систему видеонаблюдения от негативного влияния других приложений сетевого хранилища.
-
Открытая платформа
QVR Pro может взаимодействовать с различными IoT-приложениями через API для расширения возможностей системы и реализации нестандартных бизнес-сценариев.
-
Выделенное хранилище
QVR Pro имеет независимые права на управление дисковой ёмкостью для гарантированной записи больших потоков данных без снижения производительности.
-
Расширяемое дисковое пространство
Поддержка фирменных SAS, USB или Thunderbolt-модулей расширения, а также технологии VJBOD, если в сети уже имеется сетевой накопитель QNAP с неиспользуемой емкостью.
Управление и поддержка камер
Платформа QVR Pro поддерживает работу с камерами разного форм-фактора, уровня защиты и разрешения для построения решений, которые отвечают современным требованиям и сценариям систем видеонаблюдения любого масштаба. QNAP работает с более 140 производителями камер и постоянно расширяет список моделей уже сегодня насчитывающий более 5000 моделей.
Проверьте наличие нужной модели камеры по ссылке.
-
Поддержка ONVIF/ RTSP/RTMP
IP-камеры с поддержкой стандарта ONVIF и протоколов RTSP/RTMP могут быть добавлены в систему даже, если их нет в списке совместимых моделей.
-
Кросс-сетевой поиск камер
QVR Pro поддерживает механизмы поиска и добавления ip-камер из разных подсетей, что сильно упрощает задачу и ускоряет запуск системы в условиях сложной сетевой инфраструктуры объекта.
-
Пакетное добавление и управление камерами
Для сокращения времени развертывания системы при инсталляции большого числа камер, оперативного управления их настройками, а также экспорт и импорт между серверами.
-
Поддержка USB-камер
Наряду со стандартными сетевыми камерами, доступно подключение USB-камер через приложение QUSBCam2
-
Управление потокам
Оптимизация потоков камер для баланса производительности и гарантированного качества архивных записей, а также плавности отображения в режиме реального мониторинга.
-
Поддержка камер Fisheye/360-градусов
В некоторых сценариях может быть достаточно одной камеры с объективом “рыбий-глаз”, чтобы заменить до 4 – 5 камер стандартного типа.
Гибкое управление емкостью
Предварительно подготовленное дисковое пространство можно распределить между камерами системы в зависимости от их важности и назначения, а при необходимости назначить выделенную область хранения индивидуально для каждой камеры, скорректировав по желанию максимальное и минимальное количество дней записи, режим и расписание.
SSD или HDD
Для гарантированной записи событий, например, в случае всплеска активности в кадре нескольких камер, применение SSD-дисков поможет избежать перегрузки благодаря низким задержкам и высокой производительности записи, тогда как при регулярной записи достаточно использовать рекомендованные HDD-диски.
![](../images/f03-img1_en.gif)
Отказоустойчивость на уровне емкости
На этапе настройки, для снижения вероятности простоя, система предложит сформировать резервный том, на тот случай, если основной логический диск внезапно откажет или окажется переполненным.
![](../images/f03-img2.gif)
Расширение емкости накопителя
Благодаря поддержке SAS и USB-модулей расширения, QVR Pro способна на любом этапе увеличивать пространство для хранения архива без необходимости остановки системы.
![](../images/f03-img3.gif)
Мобильный QVR Pro Client
Мобильное приложение QVR Pro Client поможет оставаться в курсе происходящего даже вдали от дома или объекта. Мульти-просмотр камер, мгновенное переключение между мониторингом и воспроизведением, режим low-bandwidth для оптимизации потоков без потери качества, если скорость интернета ограничена. Также, приложение позволяет удалённо управлять PTZ-камерами, перемещаться между предустановленными точками, работать с электронными картами и поддерживает push-уведомления о событиях.
![](../images/qvr-pro-client-app-ui.png)
Открытая платформа
В рамках концепта открытой платформы, QNAP предоставляет разработчикам доступ к различным API для построения собственных сервисов сетевого мониторинга, конфигурирования оповещений о событиях, быстрой интеграции камер наблюдения и интеграции взаимодействия с IoT устройствами.
![](../images/add-rule.gif)
Разграничение прав пользователей
QVR Pro предоставляет настройки привилегий, позволяющие устанавливать групповые и индивидуальные правила доступа для управления и мониторинга. В дополнение к трем предустановленным ролям, включающие Administrator, Supervisor и Viewer, пользователи могут создавать свои собственные роли, наиболее точно отвечающие требованиям проекта, предоставляя доступ к специфическим раскладкам камер, каналам и электронным картам.
![](../images/permission.png)
QVR Center
Распределенный мониторинг и централизованное управление
Модуль позволяет объединить до 128 серверов QVR Pro, находящиеся как в одной локальной сети здания, так и расположенные в других городах, для централизованного мониторинга камер наблюдения и управления событиями. QVR Center может быть установлен напрямую из интерфейса сетевого накопителя, поддерживает бэкап настроек, создание удобных виджетов событий и может работать на одном устройстве с QVR Pro. Модуль поддерживает обратную совместимость с предыдущими решениям от QNAP, которые могут быть добавлены в систему без дополнительных лицензий.
![](../images/qvr-center-img.png)
* Начиная с версии QVR Center 1.1 добавлена поддержка решений Surveillance Station и VioStor NVR.
QVR Guard
Обход отказа сервера
Модуль QVR Guard позволяет организовать полное резервирование сервера QVR Pro и, в случае его недоступности, переключить все потоки IP-камер на себя до момента устранения нештатной ситуации. Такое решение гарантирует минимальную задержку и помогает обеспечить бесперебойную защиту системы видеонаблюдения на критических участках.
![](../images/qvr-guard-img.gif)
Принцип лицензирования
После установки QVR Pro в системе будут доступны 8 базовых каналов для подключения IP-камер видеонаблюдения. Расширение количества каналов осуществляется пакетами лицензий на 1, 4, или 8 каналов. Стандартная лицензия позволяет просматривать архивные записи средствами QVR Pro Client за последние две недели.
Лицензия QVR Pro Gold предназначена для бизнес-сценариев применения, снимает ограничение на просмотр архива, позволяет добавлять в систему доменных пользователей и дополнительно расширяет систему на 8 каналов.
Более подробную информацию о системе лицензирования можно найти по ссылке.
![](../images/qvr-pro-gold.png)
Требования к системе NAS
QVR Pro | QVR Pro Client | ||
---|---|---|---|
Архитектура процессора | x86 (64-бит) | ARM (64-бит) | x86 (64-бит) |
Версия QTS | 4.3.3 (и выше) | 4.3.3 (и выше)) | 4.3.3 (и выше) |
Оперативная память* | 4 ГБ | 4 ГБ | 8 ГБ |
Количество каналов** (Включено / Максимум) | 8 / 128 | 8 / 16 | - |
Дополнительно*** | Container Station | Container Station | HD Station |
*Рекомендуется установка 8 ГБ оперативной памяти.
**Максимальное количество каналов зависит от модели NAS и настроек камер.
***Приложение Container Station будет установлено автоматически.
