TL-R1620Sdc
SAS-модуль расширения, 16 отсеков 3,5"/2,5", стоечное исполнение, два блока питания.  Направляющие в комплект поставки не входят.

SAS-модуль расширения 12 Гбит/c для двухконтроллерных систем

TL-R1620Sdc — модуль расширения с шестнадцатью дисковыми отсеками SAS 12 Гбит/с, двумя контроллерами и OLED-индикатором в корпусе для монтажа в стойку высотой 3U, предназначенный для увеличения емкости двухконтроллерных хранилищ QNAP и серверов под управлением Windows. Каждый из контроллеров TL-R1620Sdc оснащен тремя портами Mini-SAS HD (SFF-8644) SAS 12 Гбит/с с поддержкой технологии оптимизации полосы пропускания Broadcom® SAS DataBolt™. Возможность организации обратной петли обеспечивает непрерывную работу даже при одного из внешних кабелей соединения. За счет последовательного подключения до семи модулей расширения TL-R1620Sdc обеспечивается гибкое масштабирование и высокая надежность системы для критически важных данных и таких задач, как: виртуализация, видеонаблюдение, обработка данных среднего размера и мультимедиа.

Отказоустойчивая система хранения энтерпрайз классаДополнительная защита операций записи при отключении электричества за счет BBU
Расширение дискового пространства двухконтроллерных сетевых накопителей свыше 2 ПБ.Высокая надежность за счет подключения по двум путям для SAS интерфейса и резервного блока питания.Защита от потери данных при разрыве соединения между сетевым накопителем и модулем расширения.
4 порта 10 Гбит/с на каждом контроллере обеспечат высокую сетевую доступность данныхСнэпшоты почти без ограниченийПоддержка интеграции со всеми системами виртуализации
Поддержка оптимизации использования канала на основе технологии DataBolt™ — объединение пары каналов 6 Гбит/c в один 12 Гбит/c.Централизованное управление дисковым пространством через интерфейс головного NAS.Небольшая глубина корпуса позволяет комфортно разместить модули расширения и кабельную инфраструктуры в стандартных стойках.

Устойчивость к сбоям на основе обратной петли

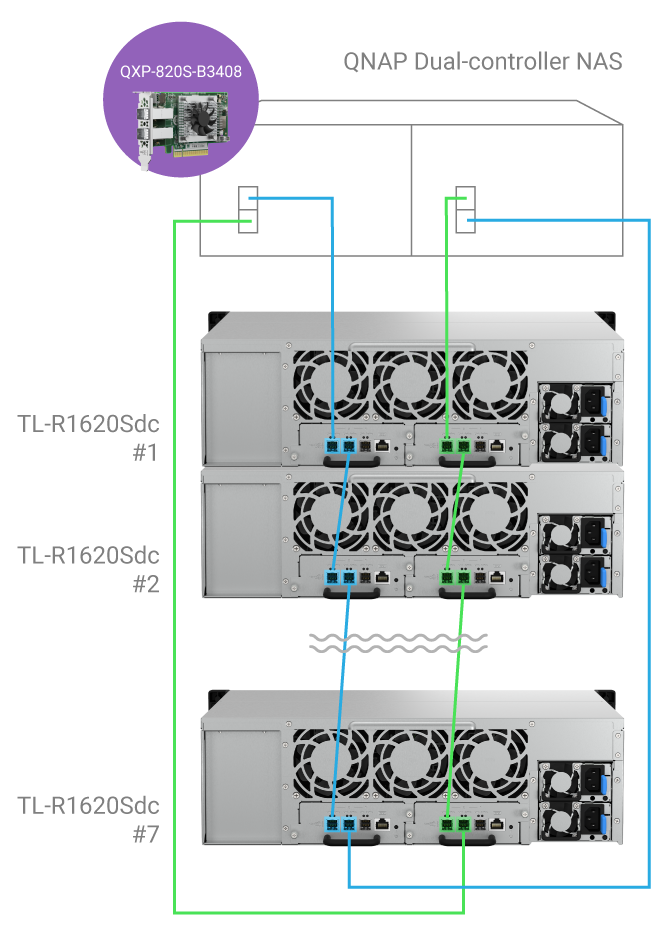

Возможность перекрестного подключения к двум контроллерам методом обратной петли исключает единую точки отказа как в самих модулях расширения, так и в соединительных кабелях. Это сохраняет доступ к дисковому пространству модуля расширения со стороны головного NAS-устройства в рамках системы хранения данных.

Значительная емкость системы

Можно подключить до 7 модулей расширения по 16 дисковых отсеков — при использовании дисков 18 ТБ общая емкость системы может достигать 2,3 ПБ.

Примечание: ОС сетевого накопителя должна быть QES 2.1.1 и старше.

Модель NAS от QNAPЗначение
Максимальное количество подключаемых TL-R1620Sdc7
Максимальное количество групп RAID в одном пуле128
Максимальный размер пула1 ПБ
Максимальное количество пулов хранения на систему128
Максимальная вместимость гибкого тома1 ПБ
Максимальный размер iSCSI LUN1 ПБ

Защита данных на основе двух контроллеров

L-R1620Sdc оснащен SAS‑расширителями Broadcom SAS35x28R, поддерживает накопители с интерфейсами SAS 12 Гбит/c и SATA 6 Гбит/с. Два контроллера имеют 3 порта SFF‑8644, каждый из которых объединяет четыре полосы SAS 12 Гбит/с, таким образом, общая пропускная способность порта составляет 48 Гбит/с.

Отказоустойчивый кластер Windows S2D (Storage Space Direct)

Надежный доступ к данным базируется на основе нескольких линий подключения

Пропускная способность: 48 Гбит/с

Комплект поставки включает в себя два кабеля mini-SAS (от SFF-8644 до SFF-8644). Для использования обратной петли потребуется приобрести дополнительные кабели.

Поддержка технологии DataBolt™

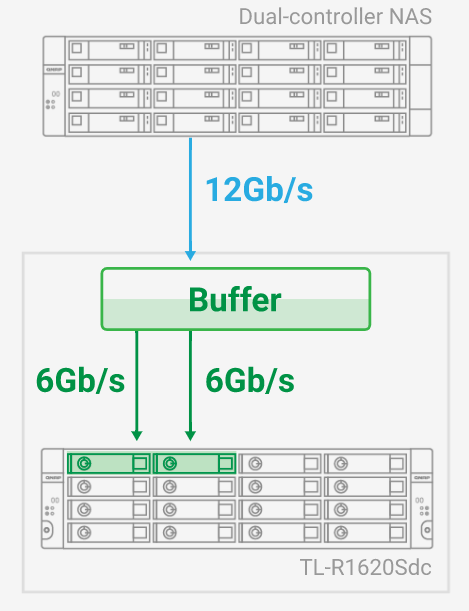

Благодаря технологии Broadcom® SAS DataBolt™ и встроенному буферу TL-R1620Sdc принимает данные на скорости передачи сетевого накопителя. Независимо от скорости дисков (12 или 6 Гбит/с), которыми укомплектован TL-R1620Sdc, NAS будет передавать данные со скоростью 12 Гбит/с, что позволяет максимально эффективно использовать HDD 6 Гбит/с.

Управление дисковым пространством

Просто подключите TL-R1620Sdc к двухконтроллерному сетевому хранилищу QNAP и включите его. NAS определит модуль расширения TL-R1620Sdc и диски, установленные в него. Используя приложение Storage Manager, встроенное в операционную систему сетевого накопителя, вы можете управлять дисковым пространством TL-R1620Sdc: настраивать группы RAID, пулы хранения и моментальные снимки. TL-R1620Sdc также может быть настроен в качестве расширения общего дискового объема NAS.

Адаптер SAS - SATA 6

Несмотря на то, что SSD SATA 6 Гбит/с обеспечивают высокую производительность и доступнее аналогов с SAS-интерфейсом, отсутствие поддержки двух портов делает их непригодными для двухконтроллерных решений. Адаптер QDA-SA2 позволяет устанавливать диск SATA 6 Гбит/с в отсек для 3,5-дюймового диска SAS. Использование дисков SATA с QDA-SA2 в двухконтроллерных модулях расширения TL-R1620Sdc позволяет получить преимущества двух портов SAS для обеспечения отказоустойчивой корпоративной среды хранения данных с высокой доступностью SATA.

Индикация

  1. Статус питания
  2. Статус температуры
  3. ID-модуля расширения
  4. Питание
  5. Статус системы
  6. Статус системы охлаждения
  7. Статус SAS-контроллера

Компактный корпус

Корпус TL-R1620Sdc имеет следующие размеры: высота 131,3 мм, ширина 482,2 мм и глубина 425,3 мм, что соответствует 3U стандартной монтажной стойки, при этом небольшая глубина позволяет разместить устройство как в стандартные серверные стойки, так и телекоммуникационные шкафы.


TL-R1620Sdc работа с серверами под управлением Windows®

TL-R1620Sdc может использоваться не только с двухконтроллерными сетевыми накопителями QNAP, но также с серверами под управлением операционной системы Windows®. Для управления предназначено специальное приложение QNAP JBOD Manager, которое обладает удобным интерфейсом, отображает информацию о состоянии модуля расширения и топологию подключенных устройств, а также позволяет настраивать параметры зонирования SAS и обновлять прошивку всех подключенных TL-R1620Sdc.

Примечание:

1. Приложение QNAP JBOD Manager поддерживает Windows Server 2012 R2, 2016 и 2019. Установленный SAS HBA тоже должен поддерживать используемую версию Windows Server, чтобы QNAP JBOD Manager мог его распознать.

2. Серверы Windows с установленными картами RAID Broadcom® SAS не будут отображаться в топологии подключения QNAP JBOD Manager из-за ограничений карты расширения.

Состояние устройства

Просматривайте системную информацию TL-R1620Sdc, включая состояние, температуру, скорость вращения вентилятора, состояние контроллеров, состояние многопутевой маршрутизации (Multipath I / O, MPIO) и типы зонирования.

Зонирование SAS

Модули расширения могут быть разделены на две зоны, чтобы предоставлять хост-серверам доступ только к определенным данным.

Топология подключения

После настройки TL-R1620Sdc автоматически создается визуализация топологии подключения. Это позволяет быстро просматривать состояние подключения всех соединенных устройств.

Информация о прошивке

Список версий прошивки всех подключенных устройств, позволяющий отслеживать и обновлять устаревшие версии.

Поддерживает командной строки

Вы можете подключить свой компьютер к TL-R1620Sdc через консольный порт и использовать командную строку (CLI) в качестве интерфейса настройки TL-R1620Sdc.

Примечание. Для использования командной строки требуется пароль. Пароль по умолчанию — 00000000 (восемь нулей).

Аппаратное обеспечение

Дисковая подсистема

Слоты для жёстких дисков
16
Горячая замена дисков
Да
Запираемые слоты
Да
Поддержка 3,5" жестких дисков
Да
Поддержка 2,5" жестких дисков
Да
Интерфейс
SAS 6 Гбит/с, SAS 12 Гбит/с
Поддержка жестких дисков
до 20 ТБ
Интерфейс SAS
SAS
Интерфейс расширения
SAS (опционально)
Максимальная емкость хранилища320 ТБ

Информация о системе

Индикатор STATUS
Да
Индикатор питания
Да
Индикаторы жестких дисков
Да
Кнопка питания
Да
LCD-дисплей
Да
Системный динамик
Да

Физические характеристики

Форм-фактор
Cтоечный
Габариты, мм
131,3 × 482,2 × 425,3
Масса (нетто), кг
12,26
Масса (брутто), кг
18,04

Условия эксплуатации

Рабочий диапазон температур
0 — 40˚C
Относительная влажность
5 — 95% при 27˚C

Электропитание

Блок питания
Внешний
Входное напряжение
100 — 240 В
Мощность
550 Вт
Резервный блок питания
В комплекте

Охлаждение

Тип охлаждения
Активное
Вентиляторы корпуса
3
Размер вентилятора корпуса
80 мм, 12 В

Что в коробке?

TL-R1620Sdc
Инструкция по установке
Гарантийный талон
Шнур питания - 2 шт.
Винты для крепления дисков 3,5" - 64 шт.
Винты для крепления дисков 2,5" - 48 шт.
SAS-кабель 0,5 метра - 2 шт.

Приобретается отдельно

Совместимость

Тип устройства

Гарантия

Срок гарантии на устройство 5 лет
