TL-D1600S
SATA-модуль расширения, 12 отсеков 3,5"/2,5", 4 отсека 2,5", 4 порта SFF-8088, настольное исполнение. Для NAS и PC.

Модуль расширения TL-D1600S JBOD позволяет расширить емкость хранения сетевых накопителей QNAP компьютеров и серверов под управлением Windows® и Ubuntu®. TL-D1600S оснащен двенадцатью 3,5-дюймовыми / 2,5-дюймовыми отсеками SATA 6 Гбит/с и четырьмя 2,5-дюймовыми отсеками SATA 6 Гбит/с. Поставляется с картой QXP PCIe для подключения модуля расширения по средствам кабеля SFF-8088 (или SFF- 8644). Он обеспечивает надежную производительность чтения / записи для бесперебойного хранения и резервного копирования.

1. QNAP рекомендует следовать стандартной процедуре подключения или отключения TL-D1600S. Для получения дополнительной информации см. Руководство пользователя TL-D1600S.
2.
TL-D1600S можно использовать только как отдельный пул хранения или том на NAS. Его пул хранения или том нельзя объединить в подключенный NAS. Приложения NAS не могут быть установлены на TL-D1600S.
3.
TL-D1600S поддерживает только QNAP NAS, с операционной системой QTS 4.4.2 или выше.

Кабель подключения SFF-8088 (или SFF-8644) поддерживает четыре канала SATA 6 Гбит/с на один кабель (всего 24 Гбит/с) и обеспечивает более высокую скорость передачи данных, чем eSATA и USB.

QNAP NAS и ПК могут использовать служебное программное обеспечение для мониторинга и управления модулем расширения.
Запираемые слоты.

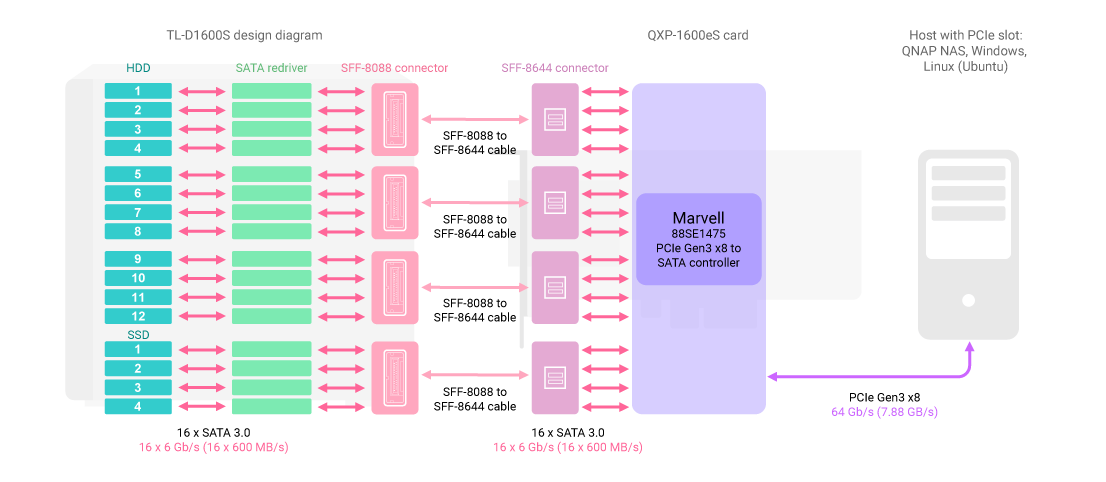

Высокопроизводительный TL SATA JBOD

TL SATA JBOD поддерживает многопоточную передачу данных SATA 6 Гбит/с, для повышения производительности каждая линия SATA напрямую подключается к одному из дисков. Благодаря этому обеспечивается высокая производительность передачи данных.

QNAP

Конфигурирование и управление

TL-D1600S удобно настраивать и управлять как через веб-интерфейс NAS QNAP, так и с компьютеров при помощи фирменной утилиты.
При использовании TL-D1600S в качестве модуля расширения для устройств QNAP, настройка и управление производится из одного окна (интерфейса управления дисковой подсистемой NAS), где доступна та же функциональность, как и для внутреннего дискового пространства сетевого накопителя.

Удобное управление с помощью QNAP JBOD Manager

QNAP JBOD Manager — это утилита для мониторинга и управления модулем расширения TL-D1600S при подключении к компьютерам Windows®, Mac® и Ubuntu®. С ее помощью вы можете получить статусы дисков, информацию о состоянии пула/тома, посмотреть скорость вращения вентиляторов и проверить наличие обновлений прошивки.

Сценарии использования:

Расширение емкости NAS

TL-D1600S позволяет расширить емкость вашего сетевого накопителя QNAP. После подключения в диспетчере дисков можно настроить его подсистему в качестве отдельного пула или тома хранения, который станет доступен на сетевом накопителе.

Внешнее хранилище для вашего NAS

Каждый диск можно использовать как отдельное пространство хранения, чтобы потом свободно заменять на новые, а старые возвращать при необходимости чтения или записи данных на них. Также можно устанавливать диски в другие устройства TL-D1600S, чтобы физически переносить информацию.

Расширение пространства компьютера

Модуль TL-D1600S может быть подключен к компьютерам Windows®, Mac® и Ubuntu®, чтобы увеличить их дисковое пространство. Вы можете настроить конфигурацию RAID вашего TL-D1600S для дополнительной защиты данных.

Аппаратное обеспечение

Дисковая подсистема

Слоты для жёстких дисков
12
Горячая замена дисков
Да
Запираемые слоты
Да
Поддержка 3,5" жестких дисков
Да
Поддержка 2,5" жестких дисков
Да
Интерфейс
SATA 6 Гбит/с
Поддержка жестких дисков
до 18 ТБ
Слоты для жёстких дисков тип 2
4
Поддержка 2,5" жестких дисков тип 2
Да
Интерфейс тип 2
SATA 6 Гбит/с
Поддержка жестких дисков тип 2
до 7,68 ТБ
Максимальная емкость хранилища246,72 ТБ

Интерфейсы

Интерфейс подключения (HOST)
4 x SFF-8088

Информация о системе

Индикатор STATUS
Да
LCD-дисплей
Да

Физические характеристики

Форм-фактор
Настольный
Габариты, мм
304 х 370 х 320
Масса (нетто), кг
11,56

Условия эксплуатации

Рабочий диапазон температур
0 — 40˚C
Относительная влажность
5 — 95% при 27˚C

Электропитание

Блок питания
Встроенный
Входное напряжение
100 — 240 В
Мощность
250 Вт

Энергопотребление

Энергопотребление в работе
94 Вт

Уровень шума

Уровень шума при простое
25

Безопасность

Разъем K-lock
Да

Охлаждение

Тип охлаждения
Активное
Вентиляторы корпуса
3
Размер вентилятора корпуса
92 мм, 12 В
*Дизайн и спецификации могут быть изменены без предупреждения

Что в коробке?

TL-D1600S
Инструкция по установке
Гарантийный талон
Шнур питания
Винты для крепления дисков 3,5" - 48 шт.
Винты для крепления дисков 2,5" - 48 шт.
Ключ фиксатора жесткого диска
SATA-карта расширения: QXP-1600eS11
Mini SAS-кабель (SFF-8644/SFF-8088) - 4 шт.

Приобретается отдельно

Совместимость

Тип устройства

Загрузка

Микропрограммы

ОписаниеВерсияРазмерДата
TL-D400S-1.1.0.img56.87 Кб05.05.2022Скачать
TL-R1620Sdc-0008.E011.img391.35 Кб05.05.2022Скачать
TL-R400S-1.1.0.img56.87 Кб05.05.2022Скачать

Программы

ОписаниеВерсияРазмерДата
Менеджер подключения QNAP JBOD (Ubuntu)1.0.0 build 131623.62 Мб17.06.2020Скачать
Менеджер подключения QNAP JBOD (Windows)1.0.0 build 131315.87 Мб17.06.2020Скачать

Гарантия

Срок гарантии на устройство 3 года
