ES1640dc v2
Устаревшее устройство. Рекомендация для замены: ES1686dc
Двухконтроллерный сетевой RAID-накопитель, 16 отсеков для HDD, стоечное исполнение, два блока питания.
Модификации: ES1640dc-v2-E5-96G

Система хранения данных ES1640dc открывает новую линейку продукции QNAP, адаптированную для критически важны задач и виртуализации. Благодаря двум активным контроллерам c процессорами Intel Xeon E5-2400 v2, программному обеспечению с ZFS, полной поддержке популярных сред виртуализации и совместимости с платформой HPE Helion, шестнадцатидисковый сервер ES1640dc является готовым решением для хранения информации и облачных вычислений на корпоративном уровне. Принципиально новая операционная система QES предлагает практически безлимитное количество моментальных снимков, дедупликацию на уровне блоков, опции Thin Provisioning и высвобождения пространства, что востребовано предприятиями при развертывании экономичных VDI-платформ и размещении критически важных данных.

Ключевые характеристики ES1640dc:

  • Два активных контроллера, NVRAM-кэширование, готовность к 40 GbE
  • Встроенная операционная система QES на базе FreeBSD и ZFS
  • Дедупликация и сжатие данных для размещения более 200  виртуальных рабочих мест
  • Практически безлимитное количество моментальных снимков и функция SnapSync для эффективного восстановления информации
  • Решение NAS и iSCSI/IP-SAN, интегрированное с VMware, Microsoft Hyper-V, KVM и другими средами виртуализации
  • Поддержка драйвера OpenStack iSCSI Cinder и совместимость с HPE Helion
  • Гибкое масштабирование емкости свыше 1,5 Пбайт

Полная готовность с удвоенной надежностью

Надежность — первоочередное требование при хранении критичных для бизнеса данных. Сервер ES1640dc оснащен не только специализированным программным обеспечением, но и двумя равноценными системными платами, независимо работающими в режиме active/active для распределения нагрузки и бесперебойного доступа к информации.



1. Два активных контроллера

Если одна системная плата даст сбой, вторая практически моментально возьмет на себя выполнение всех задач для непрерывного чтения и записи файлов.

2. Два встроенных сетевых порта 10 Gigabit Ethernet (RJ-45) и четрыре встроенных сетевых порта 10 Gigabit Ethernet (SFP+)

Простота подключения и высокая скорость доступа по протоколам iSCSI/NFS/CIFS.

3. Поддержка сетевых карт 40 GbE

В слот PCIe можно установить двухпортовую карту QSFP+ 40 GbE для ускорения и расширения сетевых соединений.

4. Применение накопителей SAS 12 Гбит/c

5. Три модуля памяти на каждый контроллер

1) Основная память — 32 Гбайт DDR3 (две планки RDIMM по 16 Гбайт).

2) Энергонезависимая память (NVRAM) с питанием от набора запасных батарей (Battery Backup Unit) для кэша дисковых операций – 16 Гбайт DDR3.

3) Флэш-память для аварийного копирования кэша из NVRAM — mSATA SSD с электропитанием от BBU.

6. Двойной интерфейс Mini-SAS

Увеличение емкости системы до 1 Пбайт благодаря подключению шестнадцатидисковых модулей EJ1600

7. Процессоры Intel Xeon E5-2400 v2

Шестиядерные CPU на микроархитектуре Ivy Bridge-EP обеспечивают высокую скорость чтения/записи данных и производительность для бизнес-приложений.

8. Типовые элементы замены (FRU)

Контроллеры, блоки питания и вентиляторов, а также наборы BBU легко извлечь и заменить при необходимости.

NVRAM-кэширование

Для улучшения производительности и надежности кэширования в ES1640dc используются модули NVRAM и технология Copy-to-Flash. Данные кэша синхронно записываются в энергонезависимую память на каждом контроллере, а в аварийных ситуациях копируются на флэш-накопители, также получающие электропитание от съемного комплекта BBU. Такая схема обеспечивает не только повышенную производительность и защиту от сбоев, но также сокращает объем информации, поступающей в SSD-кэш.

Для обеспечения работоспособности рекомендуется менять BBU раз в год.

Операционная система QES

На сервере ES1640dc установлена фирменная ОС QES (QNAP Enterprise Storage), основанная на простом и эффективном ядре FreeBSD и файловой системе ZFS, которая оптимальна для применения в корпоративной среде. Благодаря QES поддерживаются двухконтроллерная активная архитектура и удаленное восстановление после аварий, непосредственная интеграция в облачные среды OpenStack и продвинутой виртуализации, а также развертывание и размещение VDI. Кроме того, интерфейс QES чрезвычайно прост в освоении и позволяет быстро подготовить устройство к работе.

Обзор операционных систем QNAP QES и QTS

Операционная система

QES

(QNAP Enterprise System)

QTS

(QNAP Turbo NAS System)

Аппаратная платформа

Enterprise ZFS NAS

ES серии NAS

QNAP Turbo NAS

TS / TVS / TAS / TDS серии

Системное ядроFreeBSDLinux
Файловая системаZFSExt4
myQNAPcloudЕсть
Поддержка приложенийQmanager, QfileВсе приложения apps
Менеджер файловЕсть
Доп. приложенияНетЕсть
Станция виртуализацииНетЕсть
КонтейнерыНетЕсть
Два активных контроллераЕстьНет
NVRAM (Запись в кэш)ЕстьНет
Сеть 40 GbEЕсть
Intel Quick AssistНетЕсть
Лимит снапшотов655351024
Лимит снапшотов LUN1024
ДедупликацияЕстьНет
Сжатие данных в режиме реального времениЕстьНет
Целостность данныхЕстьНет
Целостность приложений

Snapshot Agent, VSS Hardware Provider,

(QNAP NetBak Replicator)

Восстановление после аварий

SnapSync

Snapshot Replica

ZFS — оптимальная файловая система

Применение ZFS наделяет ES1640dc такими востребованными в корпоративном сегменте функциями, как расширение дискового пространства, гибкие тома, дедупликация данных, высокопроизводительный SSD-кэш, практически неограниченные моментальные снимки, сжатие информации в режиме реального времени и динамическое выделение емкости с возвращением свободного пространства в общий пул для хранения виртуальных машин.  С учетом расположения данных на дисках ZFS обеспечивает высокую скорость доступа, контроль целостности, а также сводит к минимуму вероятность разрушения информации.

Дедупликация и сжатие данных

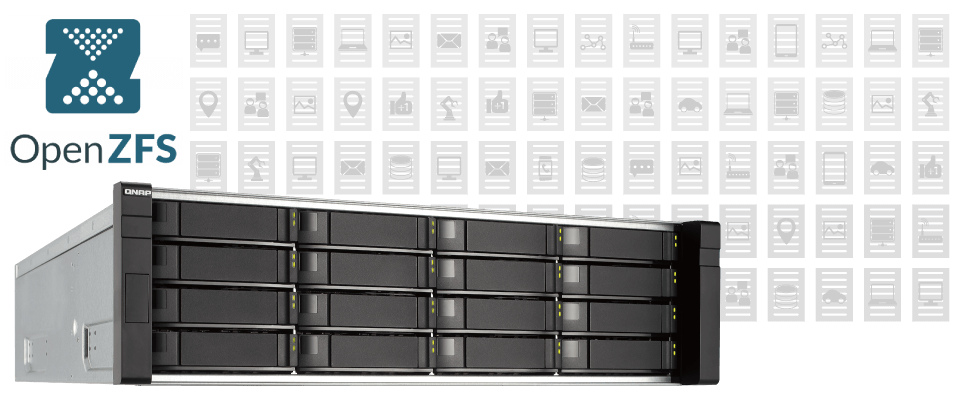

Свыше 90% данных из образов операционных систем и приложений, рассредоточенных на виртуальных рабочих столах, могут повторяться. Поэтому сервер ES1640dc поддерживает блочную дедупликацию данных для оптимизации использования дисковой емкости. После этого такие дедуплицированные виртуальные рабочие столы легче кэшировать для повышения их производительности. Потоковое сжатие данных в реальном времени также высвобождает пространство системы, сокращая размер отдельных файлов.

Быстрое восстановление после аварий

СХД ES1640dc обеспечивает выполнение до 65 535 моментальных снимков iSCSI LUN и общих папок. При удаленном резервном копировании этих снимков требуется передать только измененные данные, а дедупликация и сжатие значительно уменьшат размер отправляемой информации. К примеру, с помощью функции SnapSync устройство может выполнять резервирование снимков каждые пять минут. Кроме того, для полностью поддерживаемой технологии VMware vCenter Site Recovery (SRM) предоставляется Storage Replication Adapter (SRA).

Полный цикл резервирования

Простое в использовании программное обеспечение NetBak Replicator с поддержкой живой миграции на базе файлов (VSS-aware) позволит выполнять резервное копирование полного цикла в центрах обработки данных и виртуализированных инфраструктурах. Для построения операционной среды все элементы, в том числе VSS Service, Requestor, Provider и QNAP Snap Agent, могут быть развернуты с VSS-aware-приложениями на одном и том же сервере ES1640dc.



Хранилище для популярных платформ виртуализации

ES1640dc сертифицирована для VMware vSphere 6.0, полностью совместима с Microsoft Hyper-V и KVM, что дает широкие возможности для развертывания и управления виртуализированными средами. В том числе поддерживаются технологии VMware VAAI и Microsoft ODX для повышения производительности за счет переноса доли нагрузки с сервера ESXi или Hyper-V соответственно, а также предусмотрен плагин QNAP vSphere Client и провайдер QNAP SMI-S для большей эффективности выполнения и управления виртуализацией приложений.

Совместимость с HPE Helion

Будучи первым «OpenStack Ready» продуктом от QNAP, сервер ES1640dc подходит не только для виртуализации приложений и рабочих столов, но и для облачных вычислений, поскольку QES поддерживает OpenStack Cinder- и iSCSI Cinder Node-драйверы для выделения дискового пространства на блочном уровне под виртуальные машины. Такой подход одновременно ускоряет разворачивание ВМ, повышает эффективность доступа к образам по iSCSI и простоту интеграции с коммерческими облачными платформами. Так, например, QES можно связать с HPE Helion* для предоставления простого и защищенного корпоративного облака с высокой доступностью.

*QES скоро пройдет сертификацию HPE Helion.

Плавное повышение емкости

ES1640dc поддерживает гибкое масштабирование емкости каскадным подключением до семи модулей расширения RAID, обеспечивая предприятию экономичное решение для архивирования увеличивающейся информации и виртуализации приложений. Модули, так же как и сервер, имеют шестнадцать дисковых отсеков и два активных контроллера, а благодаря двухканальному подключению по mini-SAS даже при отключении внешнего кабеля JBOD система продолжит работать в нормальном режиме, что очень важно для надежной защиты данных и масштабируемости.

Максимальная суммарная емкость запоминающего устройства достигает 1280 терабайт (до 128 в сервере + 7*128 из модулей), или 1 Пбайт.

Сетевой

накопитель

Модуль

расширения

Количество

модулей расширения

Количество

жестких дисков

Емкость (ТБ)*
ES1640dcEJ160071281280
61121120
596960
480800
364640
248480
132320

* С использованием жестких дисков объемом 10 ТБ.

Аппаратное обеспечение

1. Слоты для HDD

2. Индикаторы HDD

3. Кнопка питания

4. Индикатор статуса

1. Кнопка сброса

2. Индикатор BBU

3. Четыре порта 10 GbE (SFP+)

Индикатор сети

4. Интерфейс RJ11 (RS-232)

5. Сетевой разъем управления

6.  Два порта USB 3.2 Gen 1

7. Кнопка питания

8. Два порт Mini-SAS (SFF-8644)

9. Два порта 10 GbE (RJ45)

10. BBU

11. Индикатор BBU

12. Индикатор статуса котроллера

13. Индикатор вентиляторов

14. Индикатор BBU

15. Индикатор High Availability

*Дизайн и спецификации могут быть изменены без предупреждения

Программное обеспечение

Поддерживаемые стандарты:

IEEE 802.3 Ethernet

IEEE 802.3u 100BASE-T

IEEE 802.3ab 1000BASE-T

IEEE 802.3bz 2.5G/5GBase-T

IEEE 802.3an 10G BASE-T

IEEE 802.3z 1000BASE-SX/LX

IEEE 802.3ae 10G Fiber

IEEE 802.3x Full-Duplex Flow Control

IEEE 802.1Q VLAN Tagging

IEEE 802.1w RSTP

IEEE 802.3ad LACP

IEEE 802.1AB LLDP

IEEE 802.3az Energy Efficient Ethernet

IEEE 802.1p Class of Service

Управление портами:

Статус порта

Статистика порта

Конфигурация порта

Поддержка Jumbo frame

IEEE 802.3x flow control

Автосогласование скорости и дуплексного режима.

QoS:

Port-based QoS

IEEE 802.1p CoS

IPv4 DSCP-based QoS

IPv4 ToS-based QoS

VLAN:

Конфигурация VLAN

IEEE 802.1Q-based VLAN

Функции 2 уровня:

LACP

IGMP snooping v2 и v3

Безопасность:

Права доступа по IP

Права доступа по MAC

Управление микропрограммой:

Автоматическое обновление прошивки

Обновление прошивки вручную

Прочие функции:

Протокол обнаружения канального уровня (LLDP): удаленное устройство LLDP

Интерфейс Web UI

SNTP, DNS, DHCP

RSTP:

IEEE802.1w Rapid Spanning Tree

Архитектура и характеристики могут быть изменены без предварительного уведомления.

Что в коробке?

ES1640dc v2
Инструкция по установке
Гарантийный талон
Шнур питания - 2 шт.
Ethernet-кабель - 2 шт.
Ethernet-кабель 10 Гбит/с - 4 шт.
Винты для крепления дисков 3,5" - 64 шт.
Винты для крепления дисков 2,5" - 64 шт.
Комплект направляющих
Консольный кабель (RJ11 to RS-232)
Блок резервного питания - 2 шт.
Наклейки - 4 шт.
Наклейка для салазок HDD/SSD - 20 шт.

Приобретается отдельно

Совместимость

Тип устройства

Загрузка

Микропрограммы

ОписаниеВерсияРазмерДата
Микропрограмма для накопителей QES2.1.1 Build 0928263.4 Мб05.05.2022Скачать
Микропрограмма для накопителей QES2.2.0 Build 1124265.14 Мб05.05.2022Скачать
Микропрограмма для накопителей QES2.2.0 Build 1053264.97 Мб19.01.2022Скачать
Микропрограмма для накопителей QES2.2.0 Build 1007264.91 Мб29.12.2021Скачать
Микропрограмма для накопителей QES2.2.0 Build 0971264.89 Мб03.12.2021Скачать
Микропрограмма для накопителей QES2.2.0 Build 0205262.35 Мб19.08.2021Скачать
Микропрограмма для накопителей QES2.1.1 Build 0873262.9 Мб19.08.2021Скачать
Микропрограмма для накопителей QES2.1.1 Build 0838262.89 Мб03.08.2021Скачать
Микропрограмма для накопителей QES2.1.1 Build 0775260.08 Мб20.05.2021Скачать
Микропрограмма для накопителей QES2.1.0 Build 1024258.97 Мб16.12.2019Скачать
Микропрограмма для накопителей QES2.0.0 Build 0249239.6 Мб02.04.2018Скачать
Микропрограмма для накопителей (QES)1.1.4 Build 0824253.9 Мб14.09.2017Скачать
Микропрограмма для накопителей1.1.2 RC3247.21 Мб21.11.2016Скачать
Микропрограмма для накопителей1.1.2 Build 0810233.59 Мб06.09.2016Скачать
Микропрограмма для накопителей1.1.2-20160421-DAILY-RC7-1245.82 Мб08.06.2016Скачать
Микропрограмма для накопителей1.1.2-20160421-DAILY-RC6-1233.06 Мб10.05.2016Скачать

Гарантия

Срок гарантии на устройство 5 лет
